Ленточнопильный станок по дереву JET JWBS-9S 10000285M

Инструкция

Схема

Каталог

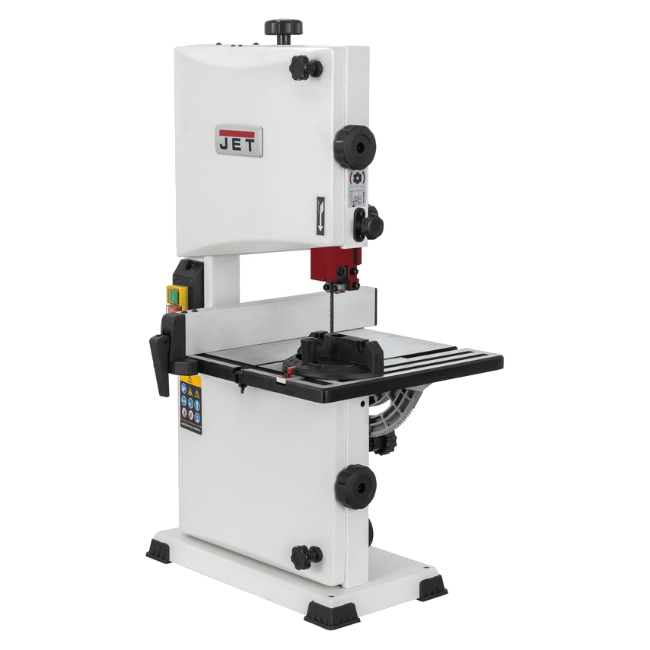

JWBS-9S – настольный ленточнопильный станок для частного любительского применения. Позволяет распускать заготовки толщиной до 90 и шириной до 225 мм. Укомплектован трехроликовыми направляющими с шарикоподшипниками, обеспечивающими легкое движение ленты, минимальный износ и простоту регулировки. Ведущий шкив приводится во вращение через зубчато-ременную передачу, а не установлен непосредственно на валу двигателя, как часто делают для упрощения конструкции. Такая разнесенная схема дает более плавное без биений вращение и лучшую ремонтопригодность. Важное достоинство JWBS-9S – рычаг для быстрого натяжения и ослабления ленты, позволяющий оперативно переходить от состояния хранения к рабочему и обратно. Механизм имеет большой рабочий диапазон и нечувствителен даже к значительным неточностям длины полотна: инструкция допускает отклонения +/- 3 мм от штатных 1575 мм, но это значение указано «с запасом». Рабочий стол, выполненный из алюминиевого литья, регулируется по наклону. В его поверхности предусмотрен П-образный паз для вспомогательных приспособлений, например, для скользящего углового упора (входит в комплект поставки). Вдоль края перемещается параллельный упор с удобным эксцентриковым зажимом. Станок имеет современный эргономичный дизайн, у него крупные ухватистые рукоятки регулировок, фиксаторов и запоров. Предусмотрен патрубок для подключения к системе аспирации, удаляющий опилки из нижней части корпуса.

• роликовые направляющие пильного полотна
• рычаг быстрого натяжения и ослабления пильного полотна
• регулировка наклона пильного стола вращением рукоятки
• регулировка высоты распиловки вращением рукоятки
• рабочий стол из алюминиевого литья
• регулируемый параллельный упор с эксцентриковым зажимом
• подвижный угловой упор с направляющей вдоль прямого паза.

Комплектация: пильное полотно 10 TPI, 6 мм, параллельный упор, угловой упор.
