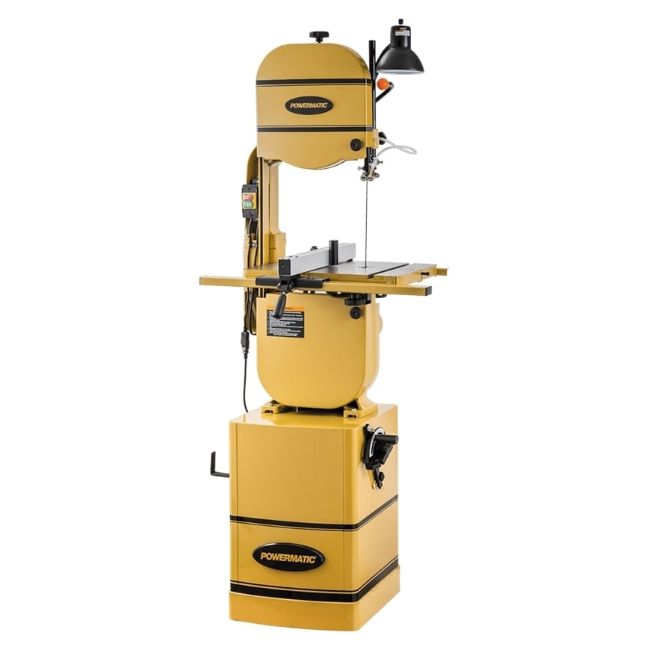

Ленточнопильный станок по дереву Powermatic PWBS-14CS 1791216K-RU

Инструкция

Схема

Каталог

PWBS-14CS ленточная пила профессионального класса, имеющая в основе мощную конструкцию из массивных чугунных деталей. Для увеличения высоты распиловки в комплекте со станком поставляется специальный блок, который устанавливают в разрез вертикальной секции рамы. С ним можно распиливать заготовки высотой до 305 мм, что необычно много для такой компактной модели. Вместе с блоком поставляется ряд деталей, необходимых для его установки, таких как пильное полотно 2667 мм, удлиненная штанга верхних направляющих и пр. Фактически это означает, что пользователь может выбирать по своему усмотрению, в какой конфигурации эксплуатировать станок: с лентой 2375 мм и высотой распила 150 мм или с 2667-миллиметровой и распилом 305 мм – все переделки обратимы. Станок выполнен в напольном варианте: нижняя тумба является его неотъемлемой частью и служит не только подставкой, но и отсеком для размещения двигателя. Чугунный рабочий стол установлен на поворотном сегменте и может наклоняться в обе стороны: на 15 градусов внутрь и на 45 наружу. На поверхности фрезерован Т-образный паз, служащий в качестве направляющей для углового упора (входит в комплект поставки). Параллельный упор с эксцентриковым фиксатором перемещается вдоль стального прямоугольного профиля, закрепленного возле переднего края стола. Для упрощения настройки предусмотрена миллиметровая шкала. В качестве вспомогательного приспособления на упор монтируется цилиндрический стержень, предназначенный для пиления с одинаковым отступом от края заготовки непрямой формы. Направляющие пильной ленты – трехточечные роликовые – стандартные для профессиональных ленточных пил универсального назначения. Есть рычаг для быстрого натяжения и ослабления полотна, имеющий три позиции: рабочую, для хранения (лента ослаблена) и сервисную для замены полотна. Как и другие станки марки Powermatic, этот адресован самым взыскательным пользователям, желающим иметь лучшее в своем классе оборудование, укомплектованное максимально полно. Так, помимо всех необходимых и обязательных систем PWBS-14CS имеет лампу (плафон на кронштейне) для освещения рабочей области и воздушный насос с гибким патрубком для сдува опилок с линии реза.

• роликовые направляющие пильного полотна
• трехпозиционный рычаг быстрого натяжения и ослабления пильного полотна
• регулировка наклона пильного стола
• рабочий стол из чугунного литья
• регулируемый параллельный упор с эксцентриковым зажимом
• подвижный угловой упор с направляющей вдоль Т-образного паза
• лампа подсветки рабочей области
• гибкий патрубок подачи воздуха для сдува опилок
• тумба-подставка для напольной установки.

Комплектация: подъемный блок 150 мм с комплектом для установки, пильные полотна длиной 2667 и 2375 мм (для работы без подъемного блока), параллельный упор, угловой упор, лампа подсветки.
