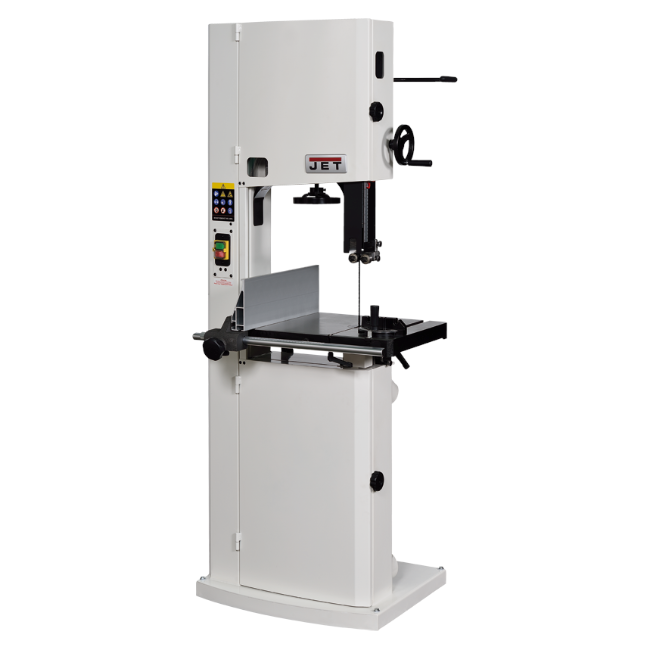

Ленточнопильный станок по дереву JET JWBS-15-M 714600M

Инструкция

Схема

Каталог

Jet JWBS-18 – новая ленточная пила для профессионального применения. Ее основное преимущество на фоне аналогов прошлых поколений – увеличенная высота распиловки. Этот параметр очень важен для тех, кому нужен универсальный станок, способный взять на себя функции делительного. К подобным работам приспособлен и параллельный упор: направляющий профиль можно установить вертикально на боковую грань так, чтобы надежно фиксировать плоские заготовки при их роспуске на тонкие пластины. В целом конструкция бокового упора очень хорошо проработана и соответствует самым строгим требованиям: профиль жесткий и прочный, закреплен на массивном чугунном кронштейне, который перемещается по цилиндрической направляющей. Предусмотрена грубая (вручную) и точная (микрометрическим винтом) установка. Рабочий стол чугунный, поворотные сегменты, на которые он опирается, из этого же материала. Наклон производится при помощи зубчатого механизма вращением рукоятки и возможен в обе стороны (на 5° в сторону станка и на 45° от него). Для наибольшей эффективности пылеудаления установлено два 100-миллиметровых патрубка: один под рабочей поверхностью, второй в нижней части корпуса. Механизм натяжения и центрирования ленты включает в себя две группы трехроликовых направляющих на шарикоподшипниках, стрелочный индикатор уровня натяжения, регулирующие маховики, два смотровых окошка и рычаг быстрого натяжения-ослабления. Он не совсем обычен, поскольку имеет не два, а три фиксированных положения: рабочее (плотно натянуто), для хранения (лента ослаблена, но держится на шкивах) и сервисное (для замены полотна). Чтобы улучшить плавность работы, использованы чугунные шкивы с массивным телом, а не в виде спицованных колес, как раньше. JWBS-18 имеет две скорости, которые переключают, переустанавливая ремень. В зависимости от типа подключения (одно- или трехфазное) модель маркируется дополнительной литерой в названии «М» или «Т» соответственно. В зависимости от этого меняется и мощность.

• две скорости движения пильной ленты
• роликовые направляющие пильного полотна
• трехпозиционный рычаг быстрого натяжения и ослабления пильного полотна
• регулировка наклона пильного стола вращением рукоятки
• регулировка высоты распиловки вращением рукоятки
• рабочий стол из чугунного литья
• двухпозиционный регулируемый параллельный упор с микрорегулировкой
• подвижный угловой упор с направляющей вдоль Т-образного паза.

Комплектация: пильное полотно 6 TPI 3380х13 мм, параллельный упор, угловой упор.
