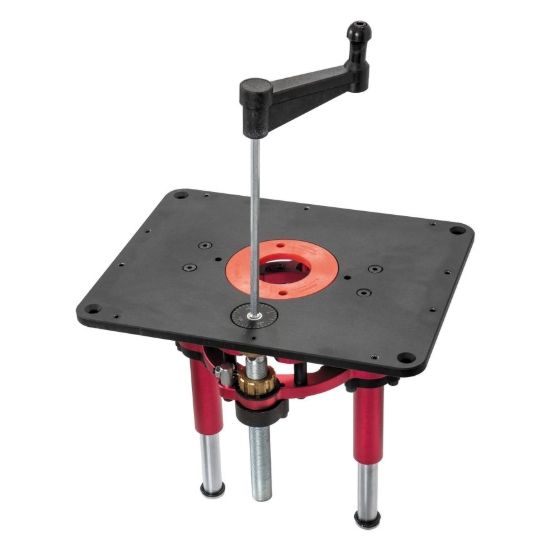

Фрезерный лифт JET JRMLS-1 10000079

Name: Фрезерный лифт JET JRMLS-1 10000079
SKU: УТ-00000929
Availability: OutOfStock

Фрезерный лифт, диаметр зажима для фрезерного мотора 98-107мм, ход шпинделя (подъем) 80мм, 4.8кг JET JRMLS-1 10000079

Производитель: Jet

Артикул: УТ-00000929

Заказной номер производителя: 10000079

Товар распродан

Инструкция

Схема

Каталог

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм. Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты. С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта. Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.

подъем/ опускание фрезерного двигателя съемной рукояткой
угловая шкала для контроля высоты подъема
регулируемый концевой упор верхнего положения
съемная вставка-кольцо в установочную площадку
регулировочные винты для установки площадки заподлицо с поверхностью стола.

Комплектация: рукоятка подъема/ опускания, кольцо проставочное 50 мм со спецключом, комплект винтов и кронштейнов для крепления.
