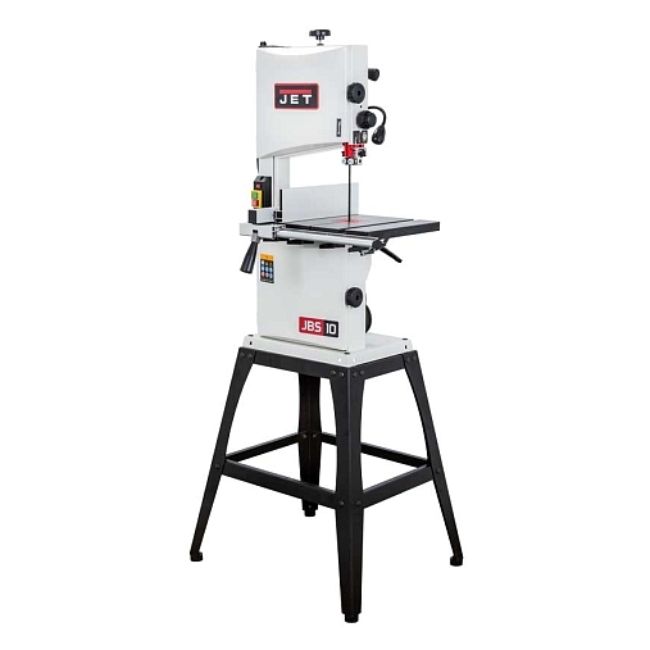

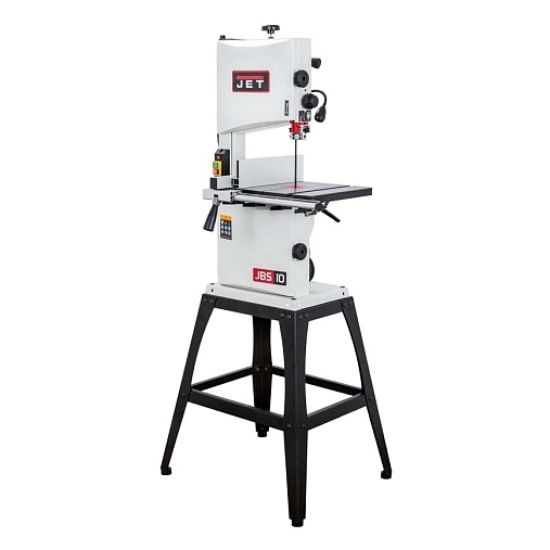

Ленточнопильный станок по дереву JET JWBS-10SL JT1-434

Инструкция

Схема

Каталог

JWBS-10SL – напольная ленточная пила с трехопорными роликовыми направляющими, чугунным рабочим столом и двумя скоростями, предназначенная для любительской эксплуатации. Ее рабочие параметры позволяют «распускать» довольно крупные заготовки с высотой до 152 мм, предусмотрен наклон стола для выполнения скошенных резов.Переустановив ремень, можно уменьшить скорость движения полотна с оптимальных для неплотной древесины 800 м/мин до 400 м/мин, что позволяет избежать прижогов заготовок из твердых пород. Станок оборудован регулируемым двухпозиционным параллельным упором. Он имеет две рабочие поверхности: высокую для перпендикулярных столу резов и толстых деталей и низкую для наклонного пиления и для плоских заготовок. Упор перемещается вдоль направляющего профиля с миллиметровой шкалой; для удобства позиционирования по ней, на корпусе сделан «целик», состоящий из увеличительного стекла с риской. Также в комплект входит скользящий угловой упор с направляющей вдоль Т-образного паза. Базовая конструкция станка хорошо отработана, она используется давно при производстве многих схожих моделей и, в случае Jet JWBS-10SL, имеет ряд дополнительных эксклюзивных улучшений. Среди них рычаг для быстрого ослабления и натяжения полотна, позволяющий одним движением переводить станок из состояния хранения в рабочее. Хорошо продуманы и удобно реализованы некоторые «мелочи», вроде светодиодной подсветки или «ступенчатого» патрубка аспирации, позволяющего без всяких переделок подсоединить шланг любого из трех диаметров (50, 75 или 100 мм).

• две скорости движения пильной ленты
• рычаг быстрого натяжения и ослабления пильного полотна
• роликовые направляющие пильного полотна
• регулировка наклона пильного стола
• регулировка высоты распиловки вращением рукоятки
• рабочий стол из чугунного литья
• регулируемый параллельный упор с эксцентриковым зажимом
• двухпозиционный регулируемый параллельный упор
• подвижный угловой упор с направляющей вдоль Т-образного паза
• светодиодная подсветка рабочей области
• комплект опорных ног для напольной установки.

Комплектация: пильное полотно 10 TPI, 6 мм, параллельный упор, угловой упор.
