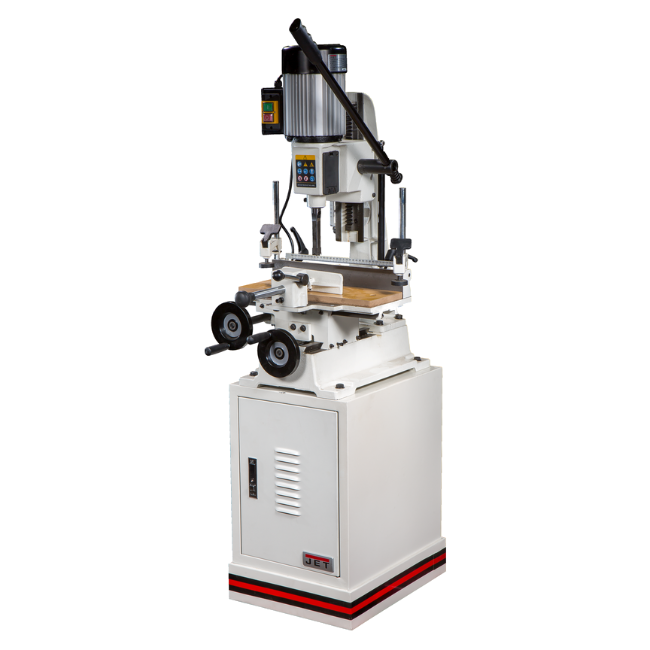

Долбежно-пазовальный станок JET JFM-6 10000408M

Инструкция

Схема

Каталог

JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов. Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях. Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его. Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.

• реечный механизм подачи с газовым упором
• механизм быстрой регулировки высоты рычага подачи резца
• регулируемый упор глубины фрезерования
• продольный упор заготовки
• горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
• два вертикальных эксцентриковых прижима заготовки
• регулируемый торцевой упор заготовки
• координатный рабочий стол с маховиками подачи по осям
• регулируемые ограничители хода по осям
• рабочий стол из чугунного литья с деревянной накладкой.

Комплектация: сверлильный патрон и зажимной ключ, втулка для установки резцов с хвостовиком 3/4'', торцевой упор, вертикальные прижимы заготовки, горизонтальный прижим заготовки, накладка из МДФ для рабочего стола, закрытая подставка с отсеком для инструмента.
