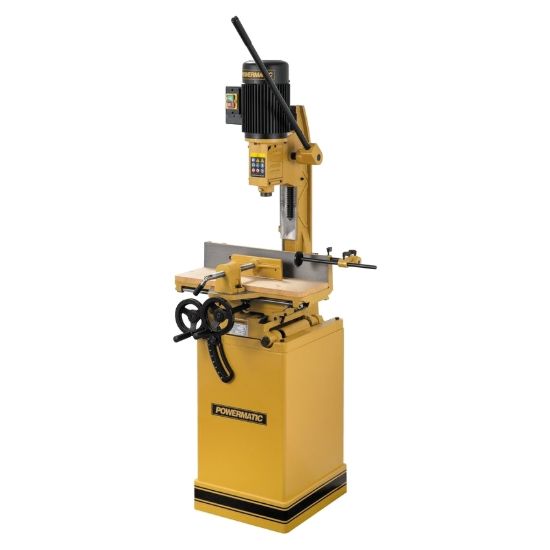

Долбежно-пазовальный станок Powermatic 719T 1791264KMP

Инструкция

Схема

Каталог

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90°до (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания. Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями. Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины. Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

• реечный механизм подачи с газовым упором
• регулируемый упор глубины долбления
• продольный упор заготовки
• винтовой прижим заготовки к продольному упору
• регулируемый торцевой упор заготовки
• координатный рабочий стол с маховиками подачи по осям
• регулируемые ограничители хода по осям
• рабочий стол из чугунного литья с деревянной накладкой
• возможность поворота колонны на 180° для работы с высокими заготовками над полом.

Комплектация: сверлильный патрон и зажимной ключ, втулки для установки резцов с хвостовиком 5/8”, 3/4”, 13/16” и 1-3/16”, торцевой упор, винтовой прижим заготовки, накладка из МДФ для рабочего стола, закрытая подставка с отсеком для инструмента.
