Характеристики
Напряжение, В |
230 |
Потребляемая (выходная) мощность, кВт |
0,55 (0,4) кВт |
Частота вращения шпинделя на холостом ходу, об/мин |
1420 об/мин |
Максимальный диаметр зажима сверлильного патрона |
13 мм |
Максимальный размер резца (твердые/ мягкие породы) |
12/ 16 мм |
Ход резца |
105 мм |
Максимальная высота заготовки от стола, мм |
110 |
Ход стола по осям (продольный/ поперечный) |
150/ 80 мм |
Размеры рабочего стола (ДхШ), мм |
180х160 мм |
Размеры упора заготовки (ДхВ) |
180х50 мм |
Максимальное расстояние от упора до центра резца |
65 мм |
Длина, мм |
275 |
Ширина, мм |
440 |
Высота, мм |
640 |
Масса, кг |
39 |
Длина в упаковке, см |
35 |
Ширина в упаковке, см |
50 |
Высота в упаковке, см |
70 |
Масса в упаковке, кг |
41 |
Особенности:
- Реечный механизм подачи с газовым упором
- Механизм быстрой регулировки высоты рычага подачи резца
- Регулируемый упор глубины фрезерования
- Продольный упор заготовки
- Винтовой прижим заготовки к продольному упору
- Координатный рабочий стол
- Регулируемые ограничители хода по продольной оси
- Рабочий стол из чугунного литья
- Кронштейн для принадлежностей

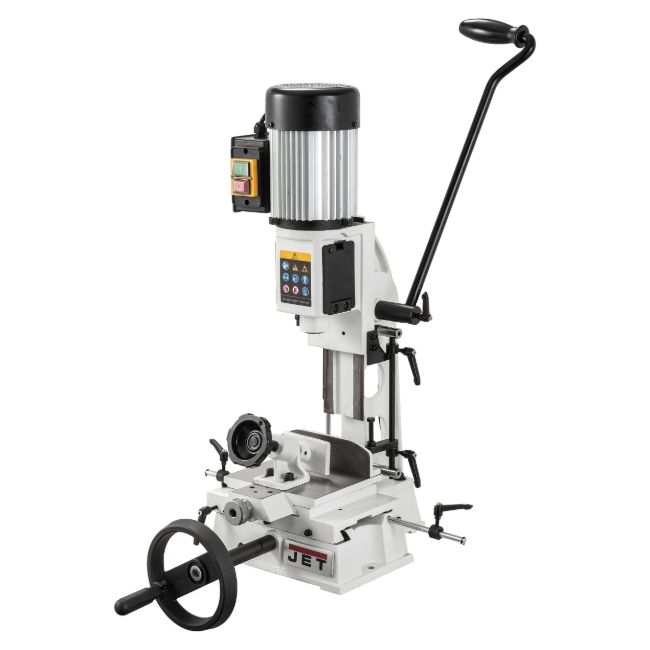

JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.
Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.
Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.
Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.
