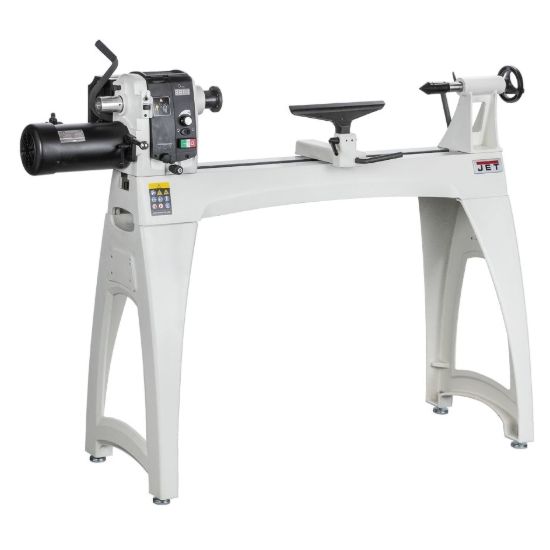

Токарный станок JET JWL-1640EVS 719500M

Инструкция

Схема

Каталог

JWL-1640EVS профессиональный токарный станок из новой линейки Jet, при разработке которого были учтены все актуальные запросы современных мастеров-деревообработчиков. Одно из важных достоинств – возможность перенастройки для удобной работы с деталями большого диаметра. Переднюю бабку можно поворачивать вокруг вертикальной оси, фиксация подпружиненным штифтом предусмотрена через каждые 30°. Благодаря этому заготовку, закрепленную на планшайбе или в патроне, размещают сбоку от станины. Подручник при этом можно оснастить дополнительной горизонтальной секцией-вставкой (штатная комплектация), расширяющей диапазон настроек его положения. В качестве опции предлагается комплект удлинения станины. Дополнительная секция длиной 20-дюймов может крепиться справа или слева, как на одном уровне со станиной, так и ниже него (фиксация к опорным ногам), что позволяет существенно увеличить диаметр обточки. В указанный комплект удлинения также входит и дополнительная секция подручника (вставка для увеличения его высоты). JWL-1640EVS относится к новой серии токарных станков Jet, и как все модели, входящие в нее, отвечает самым современным стандартам удобства и простоты настроек. Все механические регулировки (положения задней и передней бабки, подручника, его высоты и пр.) имеют эксцентриковые фиксаторы. Для изменения скорости вращения шпинделя есть встроенный частотный преобразователь с регулировочной рукояткой, выбранное с ее помощью значение отображается на ярком легкочитаемом символьном дисплее. Если работы требуют пониженных скоростей вращения и/или высокого крутящего момента, можно переустановить ремень на соответствующую пару шкивов. Эта операция производится без использования вспомогательных инструментов легко и быстро. Станок можно оснастить поворотным кронштейном для быстрого съема (откидывания) задней бабки, что удобно при точении торцевой части заготовки или в ее полости.

• массивные чугунные станина и опорные ноги
• подвижная и поворотная передняя бабка
• жесткая фиксация углов поворота передней бабки через 30º
• электронная система регулировки частоты вращения
• цифровое отображение частоты вращения
• переключатель реверса
• 2-скоростная ременная передача
• натяжение и ослабление приводного ремня рычагом с быстрой фиксацией
• делительное приспособление
• эксцентриковая фиксация подручника и задней бабки.

Комплектация: подручник шириной 350 мм для токарного инструмента с дополнительной горизонтальной вставкой, планшайба диаметром 76 мм, поводковый центр МК-2, два вращающихся упорных центра, выбивной шток, кронштейн для хранения инструментов, комплект опорных ног для напольной установки.
