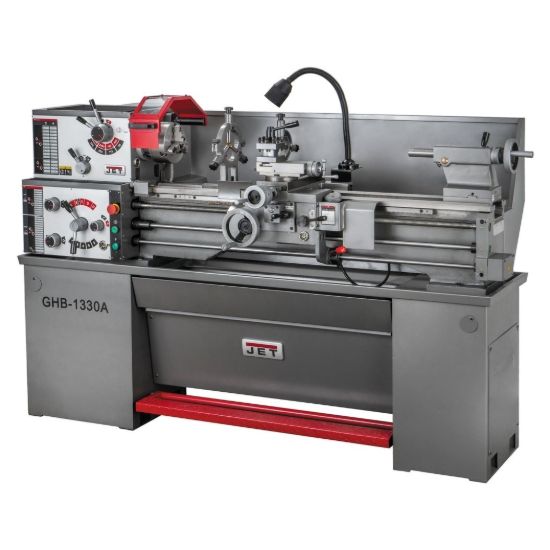

Токарно-винторезный станок JET GHB-1330A 321350T

Инструкция

Схема

Каталог

JET GHB-1330A - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрической и дюймовой резьб. Есть возможность укомплектовать системой подачи СОЖ и другими полезными в работе опциями. Универсальный станок GHB-1330A открывает линейку профессионального токарного оборудования JET. Он ориентирован на использование в мастерских, на предприятиях. Также GHB-1330 A займет почетное место в мастерской продвинутого частного мастера.  Станок выпускается по промышленному стандарту DIN 8606, что гарантирует соответствие заявленным допускам и соблюдением всех параметров для оборудования подобного класса. Он позволяет обрабатывать заготовку длинной до 760 мм, диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин. Для питания станка требуется сеть 380В. Следуя стандартам качества, компания JET оснащает свои токарные станки, включая и GHB-1330A, закаленными и тщательно отшлифованными направляющими станины, что повышает точность обработки и увеличивает срок службы оборудования. Шестерни передней бабки также закалены и отшлифованы. Их придется менять только лишь при переходе с нарезания метрической резьбы на дюймовую. С целью обеспечения непрерывного охлаждения, снижения уровня шума и увеличения ресурса механизм привода шпинделя помещен в масляную ванну. Станок оснащен механизмом автоматической подачи продольного и поперечного суппорта, а также регулируемой в поперечном направлении задней бабкой для обточки конических заготовок. Как и все станки этой линейки, GHB-1330A построен по двухвинтовой схеме: ходовой винт отвечает за резьбу, ходовой вал, отвечает за точение в автоматическом режиме. Также предусмотрен толчковый режим работы шпинделя для облегчения переключения режимов работы.

• эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
• механизм привода шпинделя и коробки подач постоянно работает в масляной ванне
• закаленные и отшлифованные шестерни передней бабки
• автоматическая подача продольного и поперечного суппорта
• регулировка зазоров направляющих при помощи клиновых планок
• регулируемая в поперечном направлении задняя бабка для обточки конусов
• толчковый режим работы шпинделя.

Комплектация: выдвижной поддон для сбора стружки, экран защиты зоны резания, 3-х кулачковый патрон160мм с прямыми/обратными кулачками, 4-х кулачковый патрон 200мм с независимыми кулачками, планшайба 300мм, 4-х позиционный резцедержатель, неподвижный люнет, подвижный люнет, ножной тормоз, указатель резьбы, комплект сменных стальных шестерён, 2 упорных центра MК 3, переходная втулка МК 5 / МК 3, указатель резьбы, комплект установочных опор, лампа освещения рабочей зоны, рабочий инструмент в ящике, масленка, подъемный крюк, инструкция по эксплуатации, список запасных частей.
