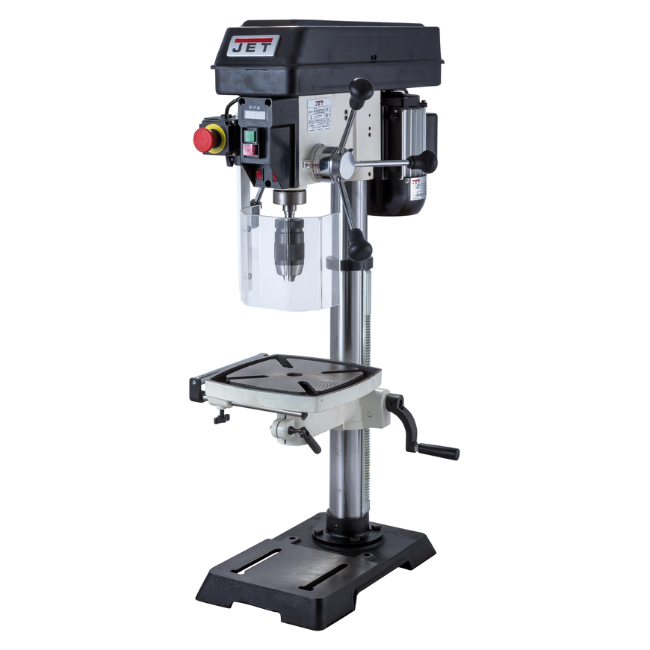

Сверлильный станок настольный JET JWDP-12 716000M

Инструкция

Характеристики

Особенности:

• Цифровая индикация скорости вращения шпинделя
• Регулируемый ограничитель глубины сверления
• Контроль глубины сверления по лимбу
• Миллиметровая шкала для контроля глубины сверления
• Лазерный указатель оси сверления
• Светодиодный фонарь подсветки
• Плавная регулировка скорости вращения шпинделя без переустановки ремня (вариатор)
• Цифровое отображение частоты вращения
• Рабочий стол из чугунного литья
• Выдвижное расширение рабочего стола
• Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
• Регулировка наклона рабочего стола
• Быстрозажимной сверлильный патрон
• Поворотный рабочий стол
• Четыре Т-образных паза в столе

JWDP-12 — настольный сверлильный станок профессионального класса, подходящий для универсального (дерево и металл) применения. Основная отличительная черта этой модели – клиноременный вариатор, позволяющий плавно бесступенчато изменять скорость вращения шпинделя. Такая конструкция механизма ускоряет настройку в зависимости от диаметра сверления: вместо снятия и последующей установки ремня достаточно перевести рычаг, причем делают это, не выключая мотор. При этом фактическая скорость вращения шпинделя будет отображаться на цифровом дисплее, что особенно важно при работе с металлом, когда ограничения по частоте вращения режущего инструмента гораздо более строгие, чем при работе с деревом.

Станок оборудован массивным чугунным столом, имеющим Т-образные пазы для крепления тисков. Стол установлен на литом кронштейне, поворачивается вокруг своей оси и наклоняется влево и вправо на угол до 45 градусов. Кронштейн перемещается вверх и вниз по колонне благодаря зубчато-реечному механизму с вращающейся рукояткой. Рабочая поверхность для установки тисков отфрезерована и на основании, что позволяет работать от него, предварительно сняв или отвернув в сторону стол.

Подача пиноли производится стандартным штурвалом с тремя рукоятками, на его оси лимб для контроля глубины сверления. Кроме того. есть винтовой ограничитель с собственной миллиметровой шкалой, облегчающей настройку положения гайки-стопора. Вес подвижной части (шпиндель, быстрозажимной патрон, режущий инструмент) частично компенсируется спиральной пружиной, у которой можно менять предварительный натяг.

Предусмотрен светодиодный фонарик с выключателем для подсветки рабочей области и лазерный указатель оси сверления.
