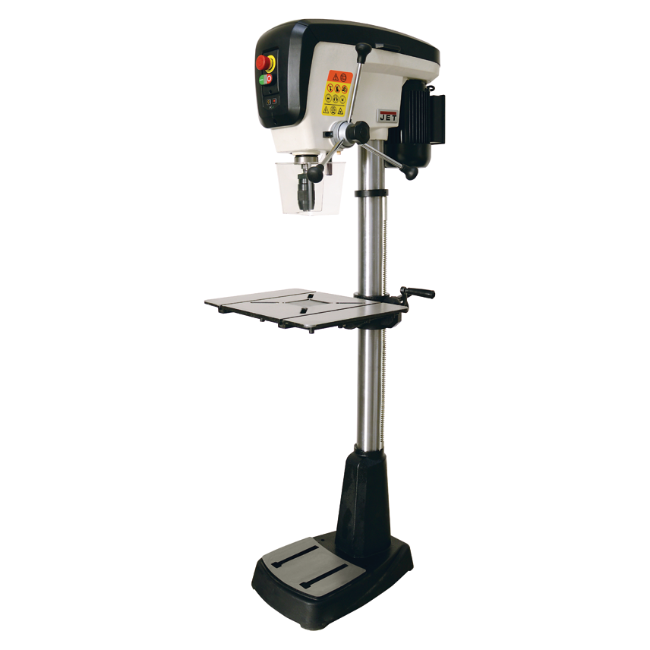

Сверлильный станок JET JDP-17 716300M

Инструкция

Схема

Каталог

Jet JDP-17 — сверлильный станок по дереву для профессиональной работы в столярных мастерских. Специализация проявляется в особенностях конструкции, облегчающих крепление крупногабаритных, но лёгких заготовок, в увеличенном ходе пиноли шпинделя и в ряде других деталей. Иными словами, несмотря на адаптацию, станок остается универсальным и может сверлить металл, пластик и другие материалы. Рабочий стол из чугуна имеет сравнительно большие размеры, в его поверхности есть стандартные Т-образные пазы для тисков и набор прорезей для струбцин. В центральной части квадратное отверстие, закрываемое сменной вставкой из мягкого материала (штатно из ДСП). Положение стола регулируется по высоте привычным образом, механизм зубчато-реечный; наклон возможен в любую сторону на произвольный угол, в том числе и на 90° – это необходимо для фиксации длинных заготовок в вертикальном положении. Штатно установлен 16-миллиметровый патрон с ключом, если потребуется, его несложно заменить каким-нибудь другим, конус шпинделя МК-2 это позволяет. Подача пиноли производится за один оборот штурвала на полный ход – это внушительный 127 мм или 5 дюймов в «родной» системе измерения. Отсчет глубины ведут по лимбу на кольцевой муфте, её поворотом можно задать ограничение хода – такой вариант исполнения чуть менее точный, чем винтовой на металлообрабатывающих станках, но гораздо более удобный при перенастройке в широких диапазонах значений. Скорость вращения патрона меняют переустановкой ремней (их два); один из них оборудован роликом-натяжителем с пластмассовой гайкой-фиксатором барашкового типа, что позволяет переставлять ремень без использования инструмента, в считанные секунды и не запачкав рук смазкой.

• регулируемый ограничитель глубины сверления
• контроль глубины сверления по лимбу
• лазерный указатель оси сверления
• LED-подсветка рабочей области
• 16-ступенчатая регулировка скорости вращения шпинделя переустановкой ремней
• рабочий стол из чугунного литья
• регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
• регулировка наклона рабочего стола на угол до 90°
• поворотный рабочий стол
• два Т-образных паза в столе
• сменная вставка в центре стола с регулировкой высоты.

Комплектация: сверлильный патрон 16 мм с оправкой.
