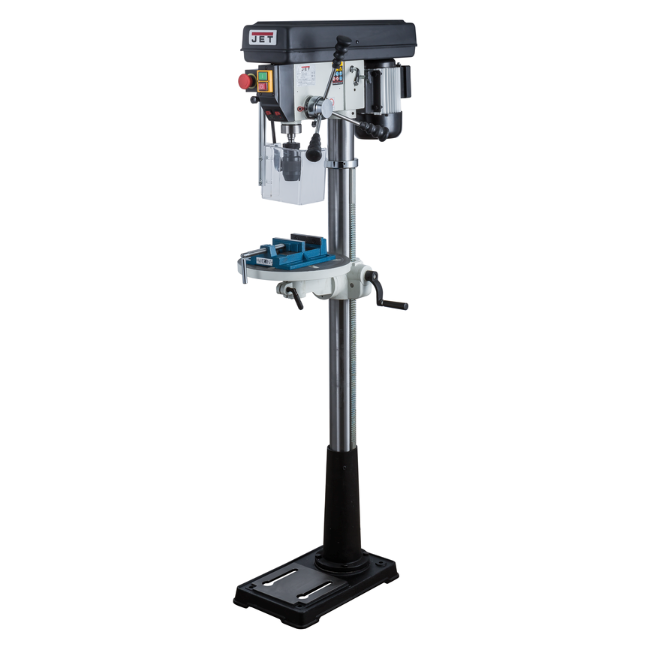

Сверлильный станок JET JDP-13FM 10000440M

Инструкция

Схема

Каталог

JDP-13FM - сверлильный станок профессионального класса напольной конфигурации. Оборудован мощным двигателем, рассчитанным на работу в режиме S1 (продолжительный) при потреблении 550 Вт, а при кратковременных пиковых нагрузках способным развивать и существенно больше. Массивный чугунный стол круглой формы имеет радиальные прорези для установки тисков (поставляются в комплекте) и может вращаться вокруг своей оси. Поворотный кронштейн обеспечивает наклон в обе стороны для сверления под углом и регулируется по высоте при помощи зубчато-реечного механизма. Рабочая область с прорезями есть и на основании станка, что позволяет работать от него, в этом случае расстояние до шпинделя будет достигать 1244 мм. Колонна, кронштейны, стол и прочие образующие конструкцию детали выполнены массивно и прочно, с расчетом на большие усилия при подаче сверла. Ход пиноли контролируют по лимбу, совмещенному с регулируемым концевым ограничителем. Стандартный, поставляемый в комплекте, патрон – быстрозажимной, стандарт его посадки на оправку В16, отверстие шпинделя – под конус МК-2. Привод от мотора производится через двухступенчатую (с промежуточным шкивом) ременную передачу, которая позволяет выбрать одну из 12 скоростей. Данный станок имеет прочную, простую и надежную конструкцию, которая обеспечивает высокую надежность, долговечность и точность в работе, как при бытовом, так и при профессиональном режиме эксплуатации.

• регулируемый ограничитель глубины сверления
• контроль глубины сверления по лимбу
• 12-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
• рабочий стол из чугунного литья
• регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
• регулировка наклона рабочего стола
• поворотный рабочий стол
• быстрозажимной сверлильный патрон.

Комплектация: быстрозажимной 16 мм сверлильный патрон с оправкой, станочные тиски Wilton.
