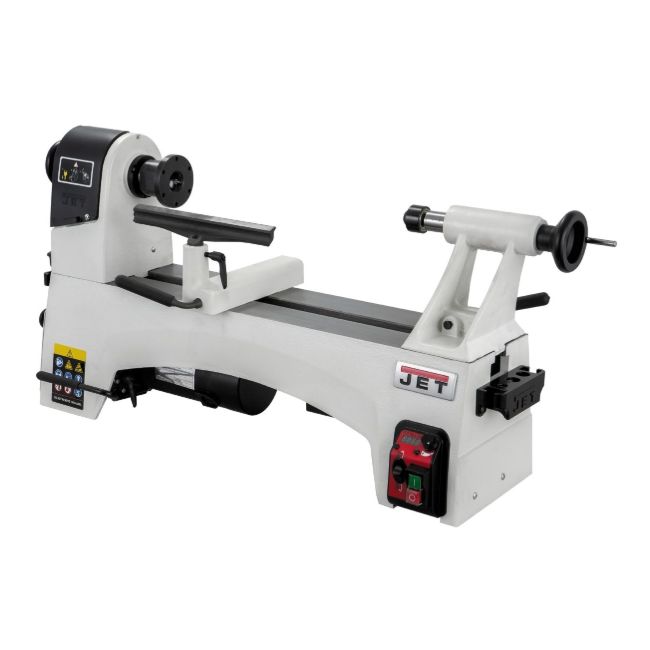

Токарный станок JET JWL-1221VS 719200M

Инструкция

Схема

Каталог

JWL-1221VS – представитель нового поколения профессиональных токарных станков Jet, сочетающий современную управляющую электронику и улучшенную механическую часть. В сравнении с предшествующей моделью (JWL-1220), значительно увеличена жёсткость: станина при схожей длине стала шире, а общая масса выросла на 10 кг; использованы более мощные подшипники шпинделя. Для станины и подставки станка можно докупить удлинения, в этом случае максимальное межцентровое расстояние увеличится до 1080 мм. Передача вращения от двигателя на шпиндель производится 6-ручейковым поликлиновым ремнем, для выбора силового диапазона трансмиссии предусмотрено три пары шкивов. Ремень переставляют без использования вспомогательного инструмента: за натяжение отвечает рычаг с храповой фиксацией. Эксцентриковые системы крепления подручника и задней бабки делают их настройки столь же простыми и быстрыми. Станок штатно оборудован делительным приспособлением с подпружиненным штифтом фиксации шпинделя, что также упрощает монтаж / демонтаж на шпиндель планшайбы (для этого требуется всего один ключ). Скорость вращения можно регулировать с помощью встроенной электроники, при этом выбранное значение отображается на цифровом дисплее. На панели управления расположен и переключатель реверса, который бывает незаменим при некоторых видах работ, например, при шлифовании.

• массивная чугунная станина
• электронная система регулировки частоты вращения
• цифровое отображение частоты вращения
• переключатель реверса
• 3-скоростная ременная передача
• натяжение и ослабление приводного ремня рычагом с храповой фиксацией
• делительное приспособление
• эксцентриковая фиксация подручника и задней бабки.

Комплектация: подручники шириной 150 и 250 мм для токарного инструмента, планшайба диаметром 76 мм, четырехзубцовый поводковый центр МК-2, вращающийся упорный центр, выбивной шток, два навесных держателя для инструмента и кабеля электропитания.
