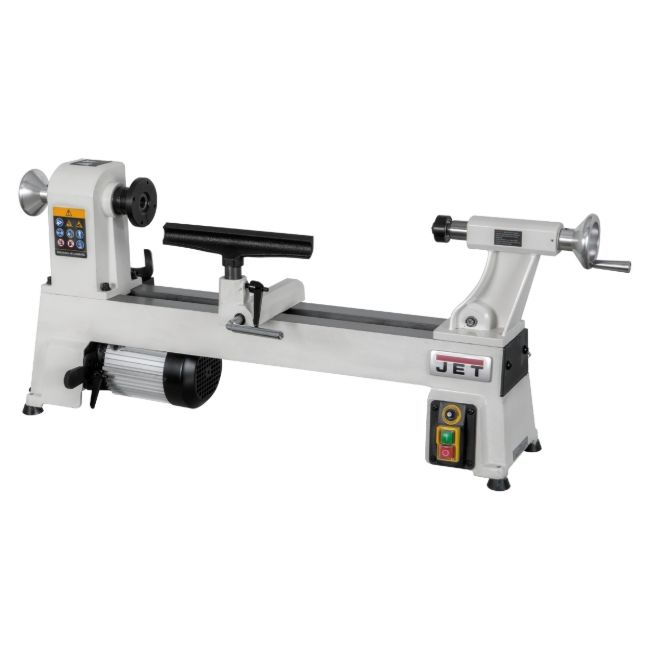

Токарный станок JET JWL-1220L 10000093M

Инструкция

Схема

Каталог

JWL-1220L — добротный токарный станок любительского класса с чугунной станиной. Высота расположения шпинделя позволяет обтачивать на нем заготовки диаметром примерно до 300 мм в случае крепления на планшайбе и до 230 мм при работе над опорой. Межцентровое расстояние можно увеличить со штатных 510 мм до одного метра, установив удлинитель станины (поставляется в качестве опции). Двигатель асинхронный (индукционный) с постоянной скоростью вращения (1400 об/мин). Передача на шпиндель имеет пять пар шкивов и, соответственно, скоростей. Механизм натяжения поликлинового ремня – рычажной. Одно из важных достоинств JWL-1220L – богатая начальная комплектация (два подручника, планшайба, центры и пр.) и удачная конструкция, детали которой хорошо проработаны и соответствуют реалиям отечественного рынка (метрическая резьба шпинделя, конусы МК-2 в передней и задней бабках, эксцентриковые зажимы, удобные алюминиевые маховики и пр.).

• 5-скоростная ременная передача
• эксцентриковая фиксация подручника и задней бабки
• бесступенчатая регулировка частоты вращения
• ход пиноли задней бабки составляет 50 мм
• метрическая резьба шпинделя - М33х3.5
• диаметр вращения над опорой - 230 мм
• четырехзубцовый поводковый центр МК-2
• рычажной механизм натяжения ремня
• устойчивая конструкция
• прочная чугунная станина
• асинхронный (индукционный) двигатель 550 Вт.
• мощные подшипники шпинделя
• износостойкие алюминиевые маховики
• надежная фиксация шпинделя
• богатая начальная комплектация
• возможность удлинения станины на 545 мм (опция).

Комплектация: подручники шириной 150 мм и 250 мм для токарного инструмента, планшайба диаметром 76 мм, четырехзубцовый поводковый центр МК-2, вращающийся упорный центр, выбивной шток, навесной держатель для инструмента.
