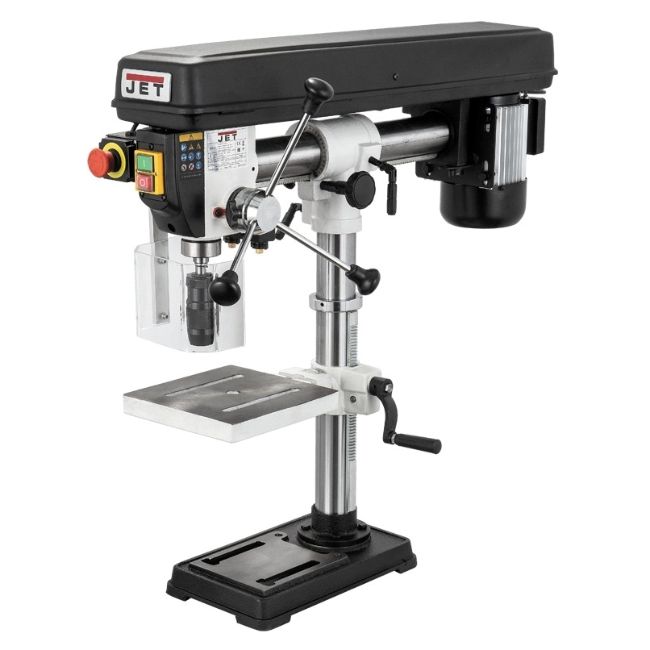

Радиально-сверлильный станок JET JDR-34 10000390M

Инструкция

Схема

Каталог

Настольный радиально-сверлильный станок Jet JDR-34 для работы с заготовками из металла, древесины, пластика и других материалов. Имеет расширенные возможности по настройке и регулировке, что выгодно отличает его от моделей стандартной конструкции. Сверлильная часть установлена на горизонтальной цилиндрической направляющей и может перемещаться относительно колонны. Это позволяет регулировать величину вылета: увеличивать, если того требуют размеры заготовки, или уменьшать, что способствует повышению жёсткости. Кроме того, можно сверлить ряд отверстий без переустановки детали. Помимо линейного перемещения возможен и наклон сверлильной части: до 45° в одну сторону и до 90° в другую. При этом все другие регулировки, присущие стандартным станкам, есть и здесь: рабочий стол можно поднять, опустить, наклонить или демонтировать. Для установки ограничителя глубины сверления предусмотрена поворотная муфта с миллиметровой разметкой и фиксатором. Частоту вращения сверла меняют переустановкой ремня между парой ступенчатых шкивов. Станок комплектуется удобным быстрозажимным патроном, станочными тисками и лазерным указателем места сверления.

• регулируемый ограничитель глубины сверления
• контроль глубины сверления по лимбу
• лазерный указатель оси сверления
• регулировка наклона сверлильной части
• регулировка вылета (продольный ход сверлильной части)
• рабочий стол из чугунного литья
• регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
• регулировка наклона рабочего стола
• поворотный рабочий стол
• быстрозажимной сверлильный патрон.

Комплектация: быстрозажимной сверлильный патрон с оправкой, блок лазерной индикации оси сверления.
