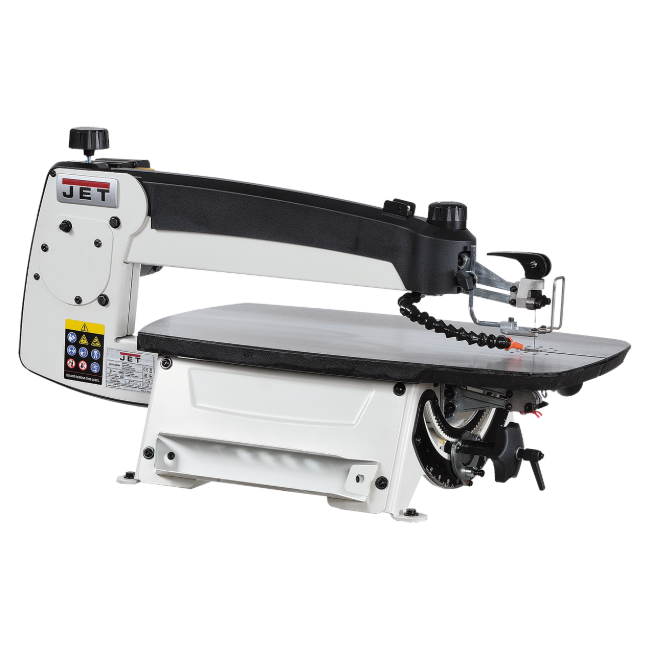

Лобзиковый станок JET JWSS-22B 727200BM

Инструкция

Схема

Каталог

JWSS-22B – профессиональный лобзиковый станок для взыскательных пользователей, требовательных к точности и удобству работы. Конструкция механизма, общая компоновка и совершенство в деталях, вот что отличает данную модель от большинства аналогов, как любительского, так и профессионального классов. Станок оборудован параллелограммным механизмом привода качающейся части, который имеет ряд особенностей. Во-первых, верхняя часть рамы поднимается, что удобно при наладке или установке заготовки. В верхнем положении она фиксируется и не требует удерживания. Нижнее положение можно корректировать вращением рукоятки, подстраивая под длину пилки и толщину детали. Во-вторых, предусмотрен режим работы с продольной подкачкой пильного полотна (так называемый маятниковый ход), который обеспечивает более «агрессивное» и производительное пиление. В зависимости от требований к скорости, точности и чистоте распила настраивают амплитуду продольных движений в диапазоне от нуля и до максимальной величины. Процедура выполняется поворотом моторного модуля вокруг оси. Чугунный стол жестко закреплен на основании и обеспечивает точную работу без вибраций. Для выполнения распилов под углом к поверхности наклоняют «раму» с натянутым пильным полотном. Заготовка всегда остается в горизонтальной плоскости. Регулировка наклона производится зубчатым механизмом с приводом от вращающейся рукоятки. Он симметричен и обеспечивает поворот как влево, так и вправо. Станок работает с пильными полотнами без штифта. Верхняя часть пилки зажимается эксцентриковым механизмом, совмещенным с натяжителем, нижняя предварительно зажимается в адаптер, а после вставляется в вилку-оправку. В комплекте два таких адаптера, что позволяет иметь в быстром доступе полотна разных типов. Благодаря наличию прорези в рабочем столе существенно упрощается установка на стол заготовок с продетой пилкой. Для сдува опилок с разметки предусмотрен регулируемый воздуховод и помпа, для пылеотсоса 38-миллиметровый патрубок и набор отверстий в столе.

• плавная регулировка частоты ходов пилки
• верхнее расположение рычага быстрого натяжения и ослабления пильного полотна
• регулируемый патрубок для сдува опилок
• регулировка наклона пильного полотна
• подъемная верхняя часть рамы с регулировкой высоты нижнего положения
• регулировка амплитуды маятникового хода (продольного движения пильного полотна)
• регулируемый прижим заготовки
• рабочий стол из чугунного литья.

Комплектация: комплект из пяти пильных полотен, два адаптера для установки пильных полотен, полка-кронштейн для полотен и инструментов.
