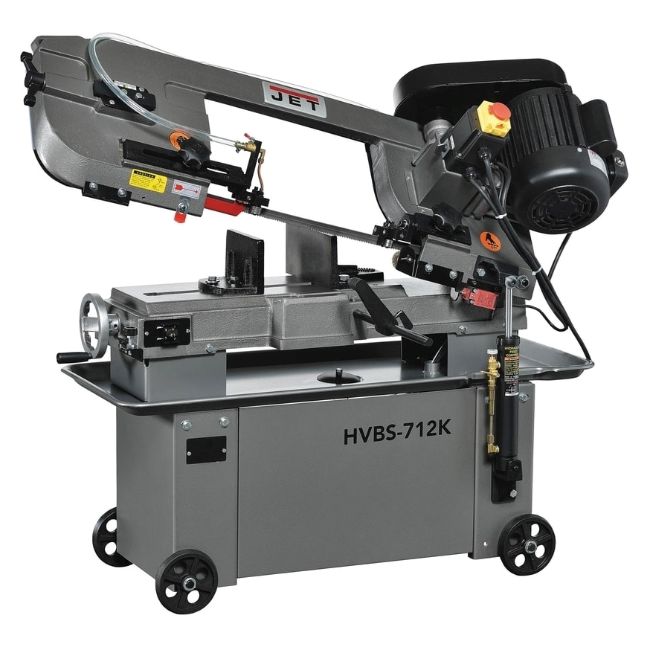

Ленточнопильный станок по металлу JET HVBS-712K 414459M

Инструкция

Схема

Каталог

Ленточнопильный станок HVBS-712K является представителем линейки моделей американского типа. Станок используется для работы на производстве, для работы в промышленных условиях. Конструкция ленточнопильного станка позволяет осуществлять распил круглых металлических заготовок под прямым углом, максимальный диаметр которых составляет 175 мм, под углом в 45 ⁰ - 110 мм. Смена позиции заготовок для определения угла распила, осуществляется путем переустановки губок механических тисков в необходимое положение. Угол распила определяется в соответствии с делениями шкалы. Тяжелая литая консоль оборудована механизмом гидроразгрузки, с помощью которого уменьшается нагрузка на оператора при поднятии и опускании пильной рамы. Сила прижима консоли и скорость подачи рамы регулируется с помощью гидроцилиндра. Модель HVBS-712K позволяет осуществлять распил заготовок в вертикальном положении. Ленточнопильный станок оснащен двигателем, способным работать в разных режимах электропитания. При подачи на двигатель напряжения в 220 В двигатель выдает мощность 0,56 кВт. Использование станка на производстве позволяет использовать 3-х фазное электропитание, увеличивая мощность двигателя до 0,75 кВт. Ременная передача позволяет осуществлять смену скорости движения ленточного полотна. Станок может выполнять распил заготовок в трех режимах скорости движения полотна 25,32,45 и 72 м/мин. Включение двигателя осуществляется через блок управления. Конструкция станка предусматривает установку автоматического выключателя после окончания распила. Модель HVBS-712K  имеет направляющие, передвигающиеся по консоли. С помощью направляющих можно установить оптимальную величину прохода пилы, повышая качество распила и увеличивая срок эксплуатации ленточного полотна. Направляющие оснащены 5 подшипниками, регулирующими позиционирование ленточной пилы относительно обрабатываемой заготовки, обеспечивая точность распила. На нижней части пильной рамы установлены диск очистки полотна от стружки. Станок оборудован системой подачи СОЖ непосредственно в зону резания. Натяжение ленточного полотна регулируется вручную. Вес оборудования вместе с тумбой-подставкой составляет 145 кг. Станок оборудован поддоном для сбора стружки и отработанной охлаждающей жидкости.

• мощный мотор, рассчитанный на непрерывную работу
• 4 скорости движения полотна пилы для резки различных материалов
• сдвоенные регулируемые роликовые подшипники - направляющие ленточного полотна
• тиски с регулируемыми губками и возможностью поворота на угол до 45°
• гидравлическая система регулировки подачи с концевым выключателем
• встроенная система подвода СОЖ
• регулируемый концевой упор.

Комплектация: биметаллическое ленточное полотно М42 20x0,9x2362 мм, 5/8 TPI, гидравлическая система подачи, регулируемый концевой упор, автоматический выключатель окончания распила, система подвода СОЖ.
