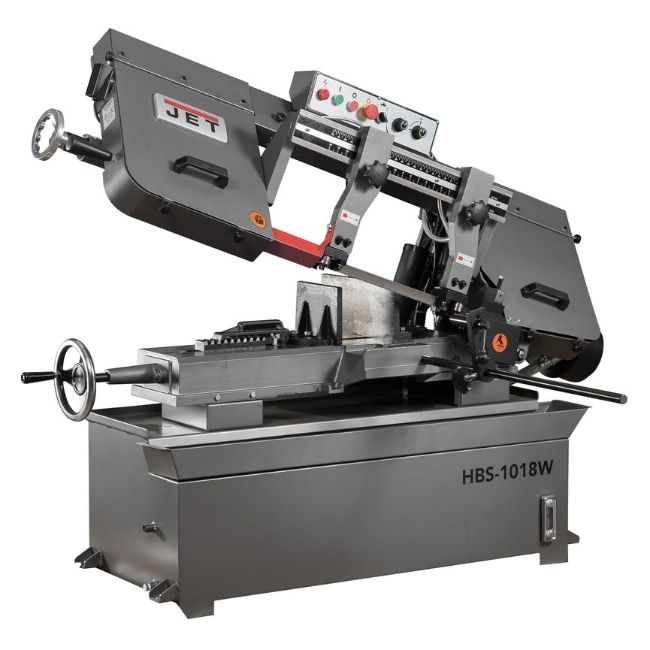

Ленточнопильный станок по металлу JET HBS-1018W 414473T

Инструкция

Схема

Каталог

Ленточнопильный станок HBS-1018W представляет собой традиционную модель промышленного оборудования, применяемого для серийного производства. Модель имеет конструкцию американского типа. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45 ⁰ станок способен осуществлять распил заготовок диаметром 190 мм. Особенность конструкции станка HBS-1018W заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 250х415 мм. Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли. Моторная группа состоит из мощного электродвигателя  - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 25,40,50 и 70 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки. Модель HBS-1018W имеет управляемые направляющие, позволяющие осуществить регулировку прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы 5 подшипниками и сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 355 кг.

• модель американского типа
• наличие системы гидроразгрузки
• плавное опускание пильной рамы
• закаленный и отшлифованный червяк с бронзовым червячным колесом
• предназначен для длительного срока службы
• регулируемые направляющие ленточного полотна на 5-и подшипниках
• быстро переставляемая губка тисков с возможностью поворота до 45°
• резка прямоугольных заготовок большого сечения;
• большой маховик и встроенная шкала для удобного натяжения пильной ленты
• 4 скорости движения ленточного полотна для пиления различных материалов
• ременная передача
• автоматическое отключение после сквозного распила
• регулируемые передняя и задние направляющие для перпендикулярного реза
• регулируемый концевой упор для серийных работ
• подставка со встроенной системой подачи СОЖ
• съемный поддон для сбора стружки и легкой чистки.

Комплектация: биметаллическое ленточное полотно М42 27х0,9х3300 мм, 4/6 TPI, регулируемый концевой упор, гидравлическая система подачи, автоматический выключатель окончания распила, система подвода СОЖ, быстропереставляемая губка тисков, концевые выключатели крышек.
