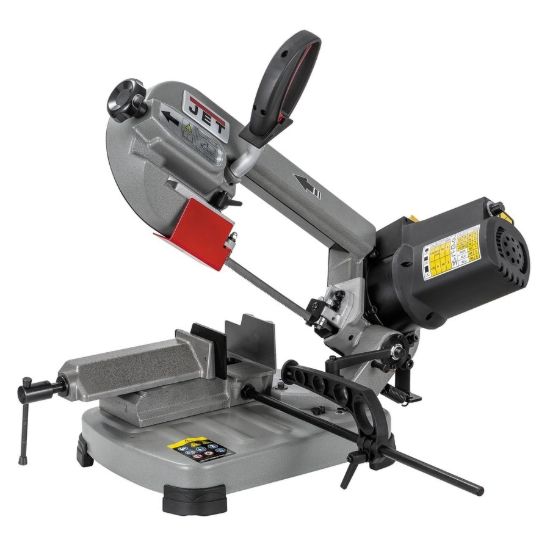

Ручной ленточнопильный станок по металлу JET J-349V 50000333M

Инструкция

Схема

Каталог

Модель JET 349V представляет собой ручной ленточнопильный станок, разработанный для мелкосерийного производства и индивидуального использования. Наличие тяжелой литой пильной рамы обеспечивает необходимый прижим в момент пиления. Конструкция станка позволяет вести обработку заготовок диаметром до 125 мм. Модель изготовлена по европейскому типу, с поворотной рамой. Наличие шкалы обеспечивает точную установку рамы под необходимым углом в диапазоне 0-60 ⁰. Опускание рамы осуществляется непосредственно оператором. Обратное действие осуществляется вручную, имеющаяся пружина компенсирует подъемное усилие пильной рамы. Работу станка обеспечивает экономичный электродвигатель мощностью 1,1 кВт. Особенность данной модели заключается в наличии плавной регулировки скорости движения полотна. Частотный преобразователь позволяет варьировать скорость движения ленточной пилы в диапазоне 30-80 м/мин. Точность распила достигается наличием направляющих, поддерживающих полотно в вертикальном положении. Направляющие  свободно передвигаются по раме, регулируя диаметр распила и сокращая увод полотна. Для повышения точности распила станок имеет подшипники, установленные в направляющих. Сила натяжения пилы регулируется вручную, маховиком, расположенного в левой части рамы. Крепление заготовок осуществляется с помощью механических тисков. Концевой упор обеспечивает увеличение числа повторяемых операций с заготовками. Место распила и ленточное полотно в процессе работы, подлежат обработке  СОЖ, подача которой осуществляется вручную. Станок весит 19 кг, имеет удобную и компактную платформу с прорезиненным основанием, препятствующим скольжению станка. Модель легко перемещается с места на место, удобна для транспортировки и перемещения.

• модель европейского типа
• опускание пильной рамы вручную
• малый вес
• распил заготовки под разными углами
• плавная регулировка скорости движения ленточного полотна.

Комплектация: биметаллическое ленточное полотно М42 13х0,65х1440 мм, 10/14 TPI, регулируемый концевой упор.
