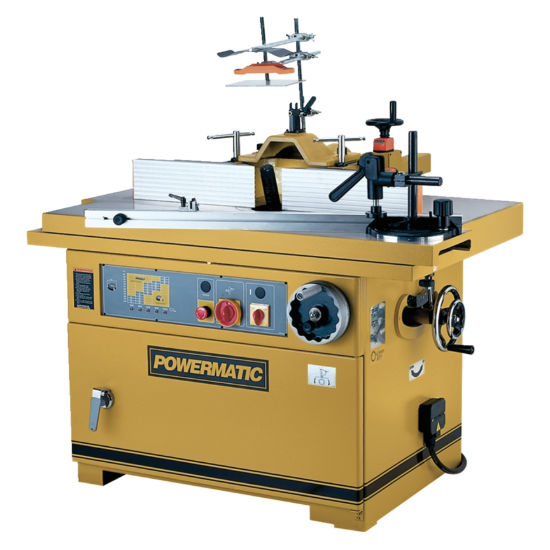

Фрезерный станок Powermatic TS29 1791284-PMRU

Инструкция

Характеристики

• Реверс электродвигателя
• Сменный фрезерный шпиндель
• Возможность установки цангового зажима
• Регулировка высоты установки шпинделя вращающимся штурвалом
• Регулировка наклона шпинделя вращающимся штурвалом
• 5-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
• Рычаг быстрого натяжения/ ослабления ремня
• Рабочий стол из чугунного литья
• Регулируемый фрезерный упор с рукоятками точной настройки и цифровыми индикаторами положения
• Регулируемый прижим заготовки
• Подвижный стол из чугунного литья
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Регулируемый угловой упор подвижного стола

TS29 высокопроизводительный, точный и удобный в работе фрезерный станок для промышленного применения; как и все оборудование Powermatic, он соответствует высоким стандартам качества и надежности. Станок оборудован кареткой, мощным 7,5-киловаттным двигателем и может работать с инструментом диаметром до 300 мм, что делает его максимально универсальным.

Каретка – массивный чугунный стол – перемещается по трем парам роликов. Они сориентированы так, чтобы наилучшим образом воспринимать давление, отжимающее заготовку. Такая конструкция полностью соответствует специфике работы станка и считается для фрезера оптимальной, поскольку обеспечивает высокую точность перемещения, которая не снижается в течение длительного срока эксплуатации станка. Для фиксации деталей на столе установлен регулируемый эксцентриковый прижим и длинный торцевой упор, который можно установить под любым углом к направлению движения.

Используемый при работе на основном столе фрезерный упор имеет все необходимые регулировки и настройки. Очень важно, что предусмотрен специальный штурвал для синхронного перемещения сразу двух накладок вместе с ограждением. Вместе с цифровым механическим счетчиком, измеряющим величину перемещений, такая дополнительная регулировка значительно ускоряет и упрощает перенастройку глубины фрезерования. В дополнение к этому присутствует и отдельная настройка для одной из накладок (станок оборудован реверсом, и она может считаться как передней, так и задней). Она перемещается вращением собственной рукоятки и имеет аналогичный счётчик с ценой деления 0,01 мм. На корпусе упора смонтированы кронштейны регулируемого вертикального прижима и защитных ограждений.

Шпиндель регулируется по высоте и по углу наклона, причем в обе стороны: до 45° в сторону панели управления и до 5° в противоположную. Широкие возможности выбора режущего инструмента обеспечиваются возможностью замены шпинделя. Штатно поставляется цанговый зажим для концевых фрез с хвостовиком 8, 12 и 12,7 мм, в качестве опции доступны шпиндели 32 мм и 40 мм.
